Типова ситуація: купили PoE-камеру або точку доступу, а наявний роутер чи комутатор PoE не підтримує - або навпаки, є PoE-порт, але пристрій, який хочеться підключити, звичайний, без підтримки живлення по кабелю. Міняти весь комутатор заради одного порту недоцільно - для цього існує окремий невеликий пристрій: PoE-адаптер. Проблема в тому, що в каталозі відразу постає кілька питань: інжектор чи сплітер, 15 Вт чи 30 Вт, який стандарт - af, at чи bt. У цій статті розберемо, що означає кожен з цих параметрів і як обрати адаптер, який точно підійде під ваш пристрій.
Що таке PoE і навіщо потрібен адаптер
PoE (Power over Ethernet) - технологія, яка передає електроживлення разом із даними по одному й тому ж мережевому кабелю. Завдяки цьому для камери на стелі, точки доступу під стелею чи домофонної панелі не потрібна окрема розетка поруч - достатньо одного кабелю UTP.
Якщо наявна мережа вже побудована на PoE-комутаторі, окремий адаптер не потрібен. Але якщо є лише звичайний роутер чи некерований комутатор без PoE-портів, задачу вирішує один із двох типів адаптерів:

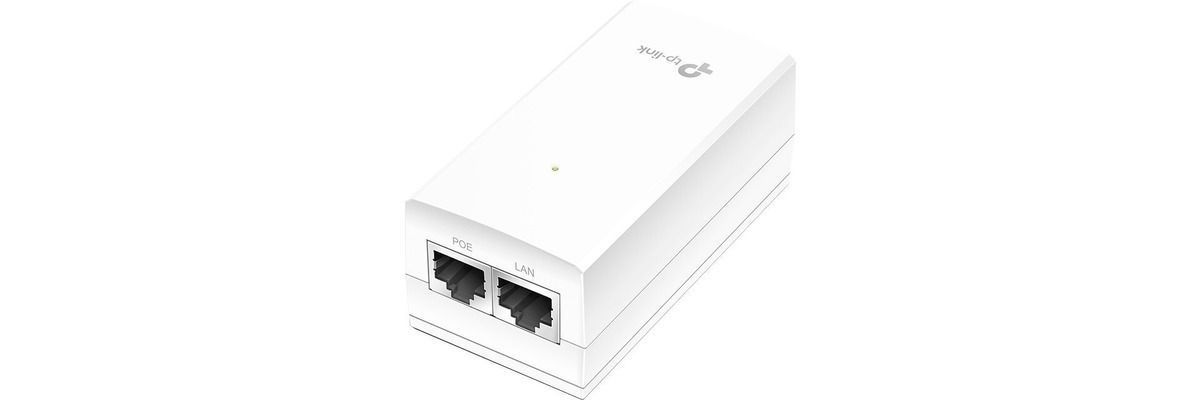

- PoE-інжектор - додає живлення до звичайного сигналу від порту без PoE, перед тим як кабель іде до пристрою, що потребує PoE (камера, точка доступу). Ставиться між комутатором і пристроєм.
- PoE-сплітер - робить протилежне: приймає об'єднаний PoE-сигнал і розділяє його на звичайний Ethernet-кабель та окремий роз'єм живлення (найчастіше DC jack) - для пристроїв, які самі не підтримують PoE, але живляться від одного кабелю.
Стандарти PoE: 802.3af, at, bt
Головний параметр для вибору - скільки ватів потужності здатен передати адаптер. Існує три основні стандарти IEEE:
- 802.3af (PoE) - до 15,4 Вт на виході джерела, приблизно 12,95 Вт гарантовано доходить до пристрою з урахуванням втрат у кабелі. Достатньо для простих камер, IP-телефонів, точок доступу базового рівня.
- 802.3at (PoE+) - до 30 Вт на виході, приблизно 25,5 Вт на пристрої. Потрібен для PTZ-камер (що обертаються), точок доступу з кількома антенами, камер з підігрівом у легкому режимі.
- 802.3bt (PoE++) - до 60 Вт (тип 3) або 90-100 Вт (тип 4) на виході. Для потужних пристроїв: PTZ-камер із підігрівом у холодну погоду, деяких комутаторів, IP-телефонів з екраном, точок доступу Wi-Fi 6/6E/7 з кількома радіомодулями.
Важливий нюанс: назва стандарту не гарантує конкретну потужність - у межах одного стандарту трапляються моделі з різною заявленою потужністю. Орієнтуватись варто на вказане в характеристиках число ватів, а не лише на літери "af/at/bt".
Потужність: як не прорахуватися
Потрібну потужність визначає сам пристрій, який плануєте живити - вона вказана в його характеристиках або на наклейці біля роз'єму живлення. Правило просте: беріть адаптер з потужністю не меншою, ніж вимагає пристрій, і бажано з невеликим запасом.
Запас потрібен з двох причин:
- Втрати в кабелі. Чим довший кабель (особливо якщо наближається до межі 100 м), тим більша частина потужності розсіюється по дорозі у вигляді тепла - до пристрою доходить менше, ніж віддає джерело.
- Запас на майбутнє. Якщо згодом захочеться замінити камеру на модель з підігрівом чи точку доступу на потужнішу - адаптер з запасом не доведеться міняти одночасно.
Якщо живити через один PoE-комутатор одразу кілька пристроїв (а не поодинокі інжектори на кожен), важливо дивитись не на потужність одного порту, а на загальний PoE-бюджет комутатора - суму, яку він здатен видати одночасно на всі порти разом. Про це детальніше - у статті про керовані й некеровані комутатори.
Сумісність: стандартний чи пасивний PoE
Окрім потужності, є ще один параметр, який легко пропустити - тип подачі живлення:
- Стандартний PoE (IEEE 802.3af/at/bt) - перед подачею живлення адаптер "перевіряє" пристрій через резистор-детектор і подає живлення лише тоді, коли підключений пристрій дійсно підтримує PoE. Якщо випадково підключити звичайний не-PoE пристрій - живлення просто не подається, нічого не згорить.
- Пасивний PoE - подає фіксовану напругу (найчастіше 24 В або 48 В) на певні контакти кабелю без жодної перевірки. Трапляється в бюджетних точках доступу та деяких камерах. Плюс - дешевше і простіше; мінус - якщо помилково підключити пасивний PoE-адаптер до пристрою, який на це не розрахований, є ризик пошкодити електроніку.
Перед покупкою варто перевірити в характеристиках пристрою, який тип PoE він підтримує - стандартний (із зазначенням af/at/bt) чи пасивний із конкретною напругою (найчастіше вказано прямо як "Passive PoE 24V" тощо). Адаптер потрібно обирати під той самий тип і ту саму напругу.
Швидкість портів: ще один параметр, який варто перевірити
PoE-адаптер - це ще й звичайний мережевий пристрій, тому в нього є власна швидкість передачі даних: 10/100 Мбіт/с (Fast Ethernet), Gigabit (1 Гбіт/с) або 10 Гбіт/с. Якщо весь інший сегмент мережі вже на Gigabit, а інжектор - лише 10/100 Мбіт/с, саме цей вузол стане вузьким місцем і обмежить швидкість з'єднання для камери чи точки доступу, навіть якщо вони самі підтримують більше.
Бюджетні моделі на 10/100 Мбіт/с цілком підходять для простих камер з невисокою роздільною здатністю, де потік даних невеликий. Для камер з високою роздільною здатністю, точок доступу чи задач, де через один вузол PoE проходить трафік кількох пристроїв (наприклад, аплінк до комутатора), варто дивитись на Gigabit-моделі, а для важких магістральних з'єднань - на варіанти з портом 10 Гбіт/с.
Інжектор чи сплітер: що обрати під вашу задачу
- Є PoE-камера або точка доступу, а комутатор/роутер без PoE - потрібен інжектор. Він ставиться між портом комутатора і кабелем, що веде до пристрою, і додає живлення до звичайного сигналу.
- Пристрій не підтримує PoE взагалі (наприклад, звичайний невеликий комутатор, медіаконвертер чи інше обладнання з окремим роз'ємом живлення), а кабель до нього хочеться провести один - потрібен сплітер на боці пристрою. Він розділяє об'єднаний сигнал на Ethernet-кабель і роз'єм живлення під конкретний пристрій.
- Потрібно живити одразу три й більше пристроїв - зазвичай вигідніше й зручніше в кабель-менеджменті перейти на PoE-комутатор замість кількох окремих інжекторів на кожен кабель.
Підсумкова таблиця вибору
| Критерій | На що звернути увагу |
|---|---|
| Стандарт | af (до 15,4 Вт) / at (до 30 Вт) / bt (до 60-90+ Вт) - за вимогою пристрою |
| Потужність | Фактичне число ватів з запасом під довжину кабелю і майбутнє обладнання |
| Тип живлення | Стандартний IEEE (безпечний) чи пасивний (конкретна напруга, уважно) |
| Тип пристрою | Інжектор - додати живлення; сплітер - розділити сигнал для пристрою без PoE |
| Швидкість порту | 10/100 Мбіт/с, Gigabit чи 10 Гбіт/с - відповідно до решти мережі |
Висновок
Вибір PoE-адаптера звужується до трьох питань: яку потужність і стандарт вимагає сам пристрій (з невеликим запасом), інжектор чи сплітер потрібен за сценарієм підключення, і чи відповідає швидкість порту адаптера решті мережі. Якщо ці три параметри збігаються з вимогами пристрою - адаптер підійде, незалежно від того, наскільки бюджетна чи преміальна модель обрана.
